Ремонт УЗИ датчиков

Наименование работ

Стоимость

 Замена акустической линзы

 Замена кристалла пьезоэлементов с пайкой и без

 Замена купола объёмного датчика

 Ремонт пластикового корпуса головы датчика

 Замена натяжителя (манжеты) кабеля датчика

 Замена акустического масла в объёмном датчике

 Герметизация объёмного датчика

 Ремонт двигателя и механизма позиционирования кристалла объёмного датчика

 Ремонт или полная замена кабеля датчика

 Компонентный ремонт плат коннектора

  Замена натяжителя кабеля (манжеты) у конвексного датчика Samsung Medison C2-8. У данного датчика по просьбе клиента был установлен новый натяжитель нашего производства. Он отливается из резины по форме старого. Это быстрый и недорогой способ ремонта, по надёжности не уступающий оригиналу. Внешний вид конечно отличается от заводского оригинала, но это значительно более дешёвый и быстрый способ, обычно наши клиенты выбирают именно его. Если Вы желаете, то может быть установлен и заводской натяжитель, но это уже требует перепайки кабеля и сборки/разборки пластика головы датчика.

Замена натяжителя кабеля (манжеты) у линейного датчика Samsung Medison LN5-12. Здесь, как и в предыдущем примере, клиент выбрал натяжитель нашего производства.

На фотографиях представлен узи датчик GE C1-5-D. При поступлении к нам в сервис на диагностику, в зоне выделенной красным видно затемнение (первое фото), которое является сектором выбитых пьезоэлементов. Такое происходит чаще всего как следствие падения и удара датчика по этой зоне. Ремонтируется это заменой кристалла пьезоэлементов головы датчика, что и было произведено в данном случае. После ремонта все рабочие свойства датчика восстанавливаются на 100% (второе фото).

Замена акустической линзы для датчика Philisp eL18-4. Наши линзы позволяют восстанавливать визуализацию датчика после ремонта на 100%.

Замена акустической линзы у конвексного датчика Esaote. Для инженера данный датчик является одним из самых сложных для ремонта, так как линза представляет из себя не просто "пластинку", а её края обхватывают корпус головы датчика со всех сторон и есть риск попадания воздуха под неё при фиксации. Наши инженеры умеют успешно выполнять данную задачу.

Замена акустической линзы у датчика GE M4S-D. На фото слева видны вспучивания поверхности линзы из-за попавшего под неё воздуха и геля. Если у Вас имеется что-то подобное, то не откладывайте ремонт, так как это может привести к более дорогостоящим последствиям. Замена линзы данного типа осуществляется быстро, недорого и визуализация восстанавливается на 100%.

Восстановление пластикового корпуса головы линейного датчика Toshiba PLT-805AT. У некоторых производителей узи техники при использовании неправильных дезинфицирующих средств может начинаться разрушение пластика головы датчика, что мы и видим на первом фото (очень запущенный случай). Начинается подобное обычно с мелких трещин пластика по углам акустической линзы и постепенно развивается. Как только Вы это заметили, то датчик надо сразу отдавать в ремонт, чтобы избежать более дорогостоящего ремонта.

На данных фотографиях представлен датчик Mindray C5-2s. К нам он поступил в очень запущенном состоянии: с повреждением кабеля, трещинами в пластике по углам акустической линзы, да и сама линза тоже нуждалась в замене. Все запчасти и расходные материалы мы всегда держим в запасе на складе, чтобы максимально оперативно оказывать помощь в подобных ситуациях. После ремонта все рабочие свойства и внешний вид датчика восстанавливаются на 100%.

Замена купола у конвексного объёмного датчика Philips V6-2 после его механического повреждения.

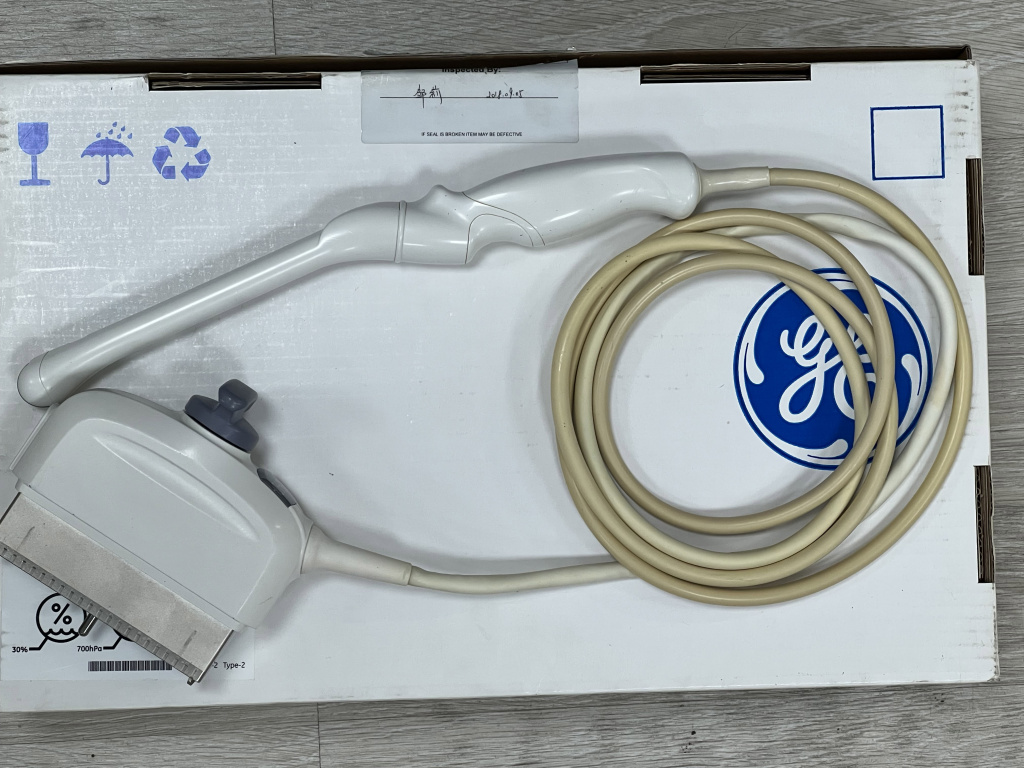

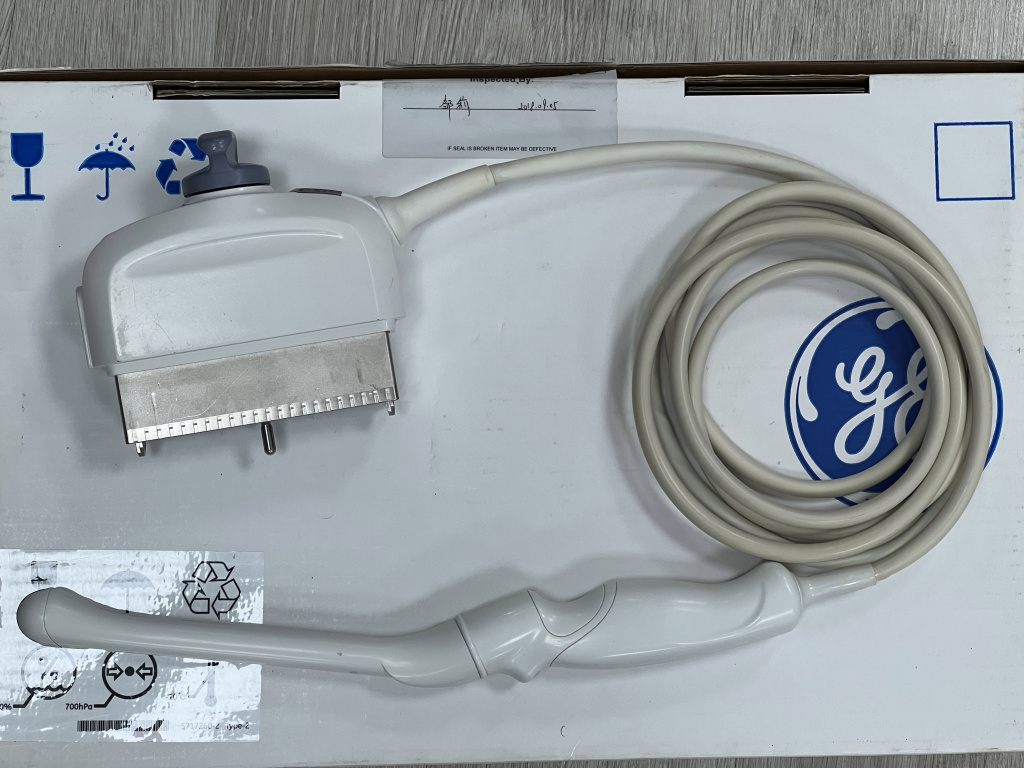

На фотографиях выше представлен датчик GE RIC5-9-D. При подключении к прибору узи аппарат GE Voluson E8 выдавал ошибку по мотору датчика (Error: Motor Control RS232 communication timeout...), которая была вызвана неисправностью соответствующей части датчика. Данная ошибка может возникать у любой модели объёмных датчиков GE, таких как RIC-6-12-D, RAB6-D, RAB4-8-D, RAB2-6-RS и другие. Ремонтируется это заменой изношенных частей двигателя датчика. После ремонта датчик полностью восстанавливается, ошибка пропадает.
 Также нередко у данных объёмных датчиков встречается ошибка "MotCtrl: No Refenzposition signal!", что означает проблему позиционирования кристалла и отсутствие референсного сигнала. Чаще всего это вызвано неисправным датчиком Холла, который потребуется заменить. И иногда встречается ошибка "missing ProbeAcoustic - wrong ProbeAcousticUnitID" - потеря информации в чипе распознавания датчика, в таком случае требуется его перепрошивка.

На данных фотографиях представлен узи датчик Philips L12-5. У клиента при подключении к прибору датчик выдавал ошибку с диагностическим кодом "DiagCode: 005". Данная проблема была вызвана износом кабеля датчика и после его полной замены ошибка исчезла. На время ремонта мы предоставляли подменный датчик, поэтому клиент смог не останавливать приём пациентов у себя в клинике.
